Grpc+HTTP/2

在上文我们通过Java来实现了Grpc的使用，但是有一点我们注意到，虽然使用的是HTTP/2协议进行通信的，但是为什么我们使用的是PLAINTEXT，HTTP/2的实现中间不是有一层TLS/1.2+吗，没证书还能给我整上加密了？？？
在这里插入图片描述

其实在HTTP/2的实现当中有一种h2c的协议升级方式，这种方式就是不带有加密TLS的协议。

H2C明文HTTP/2

普通浏览器实现HTTP/2需要先使用HTTP/1.x来请求服务器，在获取到服务器Upgrade:h2c(明文)返回后来转换协议

客户端                                               服务端
  │                                                     │
  ├─────── 发起 HTTP/1.1 请求 ──────────────────────────>│
  │   GET / HTTP/1.1                                    │
  │   Host: server.example.com                          │
  │   Connection: Upgrade, HTTP2-Settings               │
  │   Upgrade: h2c                                      │
  │   HTTP2-Settings: <base64>                          │
  │                                                     │
  │                                                     │
  │<────── 响应 101 Switching Protocols ─────────────────┤
  │   HTTP/1.1 101 Switching Protocols                  │
  │   Connection: Upgrade                               │
  │   Upgrade: h2c                                      │
  │                                                     │
  │                                                     │
  │<────── 发送 HTTP/2 Server Preface (SETTINGS) ────────┤
  │   PRI * HTTP/2.0\r\n                                │
  │   \r\n                                              │
  │   SM\r\n                                            │
  │   \r\n                                              │
  │   SETTINGS frame                                    │
  │                                                     │
  │                                                     │
  │────── 发送 HTTP/2 Client Preface (SETTINGS) ────────>│
  │   PRI * HTTP/2.0\r\n                                │
  │   \r\n                                              │
  │   SM\r\n                                            │
  │   \r\n                                              │
  │   SETTINGS frame                                    │
  │                                                     │
  │                                                     │
  │<────── 响应流 stream 1 (初始请求响应) ─────────────────┤
  │   HEADERS + (可选 DATA) frames                       │
  │                                                     │
  │                                                     │
  │<────── 后续 HTTP/2 请求/响应帧交换 ────────────────────│
  │   HEADERS + DATA frames for new streams             │
  │                                                     │

客户端的前言内容包含一个内容为 PRI * HTTP/2.0\r\n\r\nSM\r\n\r\n 的序列加上一个可以为空的 SETTINGS 帧，在收到 101(Switching Protocols) 响应 (代表 upgrade 成功) 后发送，或者作为 TLS 连接的第一个传输的应用数据。

如果在预先知道服务端支持 HTTP/2 的情况下启用 HTTP/2 连接，客户端连接前言在连接建立时发送。

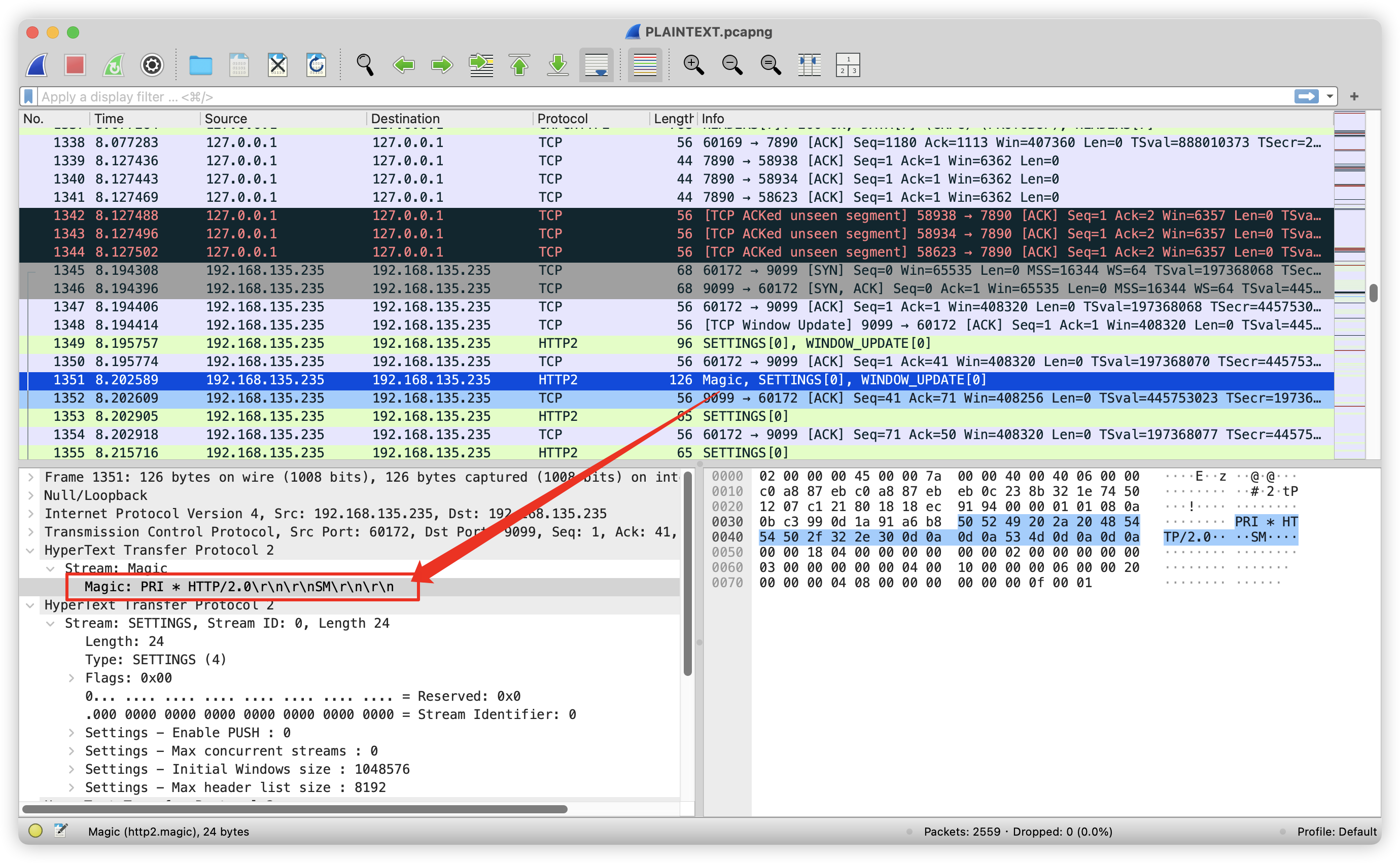

我们的GRPC就是已知直接使用HTTP/2的情形，所以在建立连接的时候不需要HTTP/1.X来升级协议，在TCP握手之后直接使用Magic帧来确定协议

H2 TLS加密的HTTP/2

当然对于带有TLS的HTTP/2就不会通过HTTP/1.X来升级协议，他们会直接使用HTTPS来协商

HTTPS需要经过一个协议协商阶段来建立连接，在建立连接并交换HTTP消息之前，它们需要协商 SSL/TLS协议、加密的密码，以及其他的设置。这个过程比较灵活，可以引入新的HTTPS协议和密码，只要客户端和服务端都支持就行。在HTTPS握手的过程中，可以同时完成HTTP/2协商，这就不需要在建立连接时增加一次跳转。

上面提到的协商协议阶段就是使用ALPN来进行协商使用的协议

客户端发起 TLS 握手：

客户端在发起 TLS 握手请求时，会在 “ClientHello” 消息中包含一个 ALPN 扩展字段，列出它支持的协议列表，例如 http/1.1 和 h2（HTTP/2 的标识符）。
服务器响应：

服务器收到 “ClientHello” 消息后，在 “ServerHello” 消息中包含一个 ALPN 扩展字段，选择并响应一个客户端支持的协议，例如 h2，如果服务器支持 HTTP/2 并且客户端也支持。
建立 TLS 连接：

协商完成后，客户端和服务器按照协商的协议版本进行通信，并完成 TLS 握手过程。

这是正常HTTP/2的协议流程

使用TLS加密的Grpc

那我们该如何才能让我们的grpc使用TLS加密呢

前期准备

将配置的grpc.client.feignName.negotiationType=PLAINTEXT删掉，配置这种情况表示走明文

需要让我们的服务支持HTTPS

我这边使用的是通义零码直接帮我做的

首先创建一个生成证书的配置，csm-csm是你服务在注册中心的名字，当然还有dns2，直接指向注册中心后面的域名也可以

[req]
default_bits = 2048
prompt = no
default_md = sha256
distinguished_name = dn
req_extensions = v3_req

[dn]
C = CN
ST = Beijing
L = Beijing
O = Baiwang
OU = IT
CN = csm-csm

[v3_req]
basicConstraints = CA:FALSE
keyUsage = nonRepudiation, digitalSignature, keyEncipherment
subjectAltName = @alt_names

[alt_names]
DNS.1 = csm-csm
DNS.2 = localhost
DNS.3 = 127.0.0.1

通过配置文件生成证书

openssl req -new -x509 -newkey rsa:2048 -sha256 -keyout server.key -out server.crt -days 365 -nodes -config openssl.cnf -extensions v3_req

查看证书创建是否准确

# 验证生成的证书是否包含正确的SAN
openssl x509 -in server.crt -text -noout | grep -A5 "Subject Alternative Name"
# 返回内容
X509v3 Subject Alternative Name:
             DNS:csm-csm, DNS:localhost, DNS:127.0.0.1
         X509v3 Subject Key Identifier:
             CB:6D:C5:23:E1:99:CC:B3:74:DC:B3:8F:5C:1D:0A:05:2A:EE:18:CB
 Signature Algorithm: sha256WithRSAEncryption
 Signature Value:
# 检查证书的完整信息

配置服务端的Grpc

grpc:
  server:
    port: 9099
    security:
      enabled: true
      certificate-chain: classpath:certificates/server.crt
      private-key: classpath:certificates/server.key

配置客户端的Grpc

grpc:
  client:
    csm-csm:
      address: 'discovery:///csm-csm'
      negotiation-type: TLS
      security:
        trust-cert-collection: classpath:certificates/server.crt

这样我们在使用grpc调用的时候就是带证书的访问了

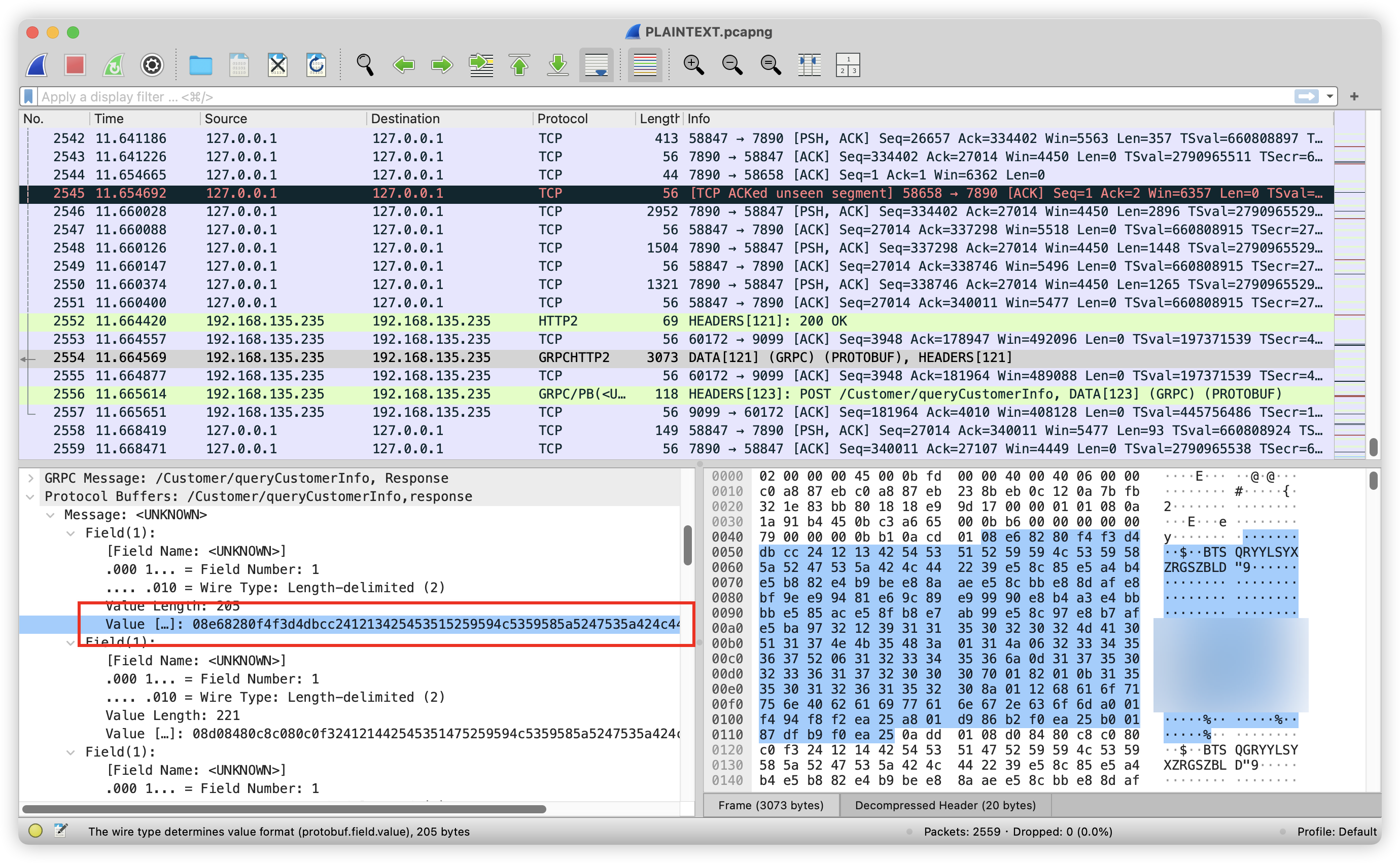

未使用TLS

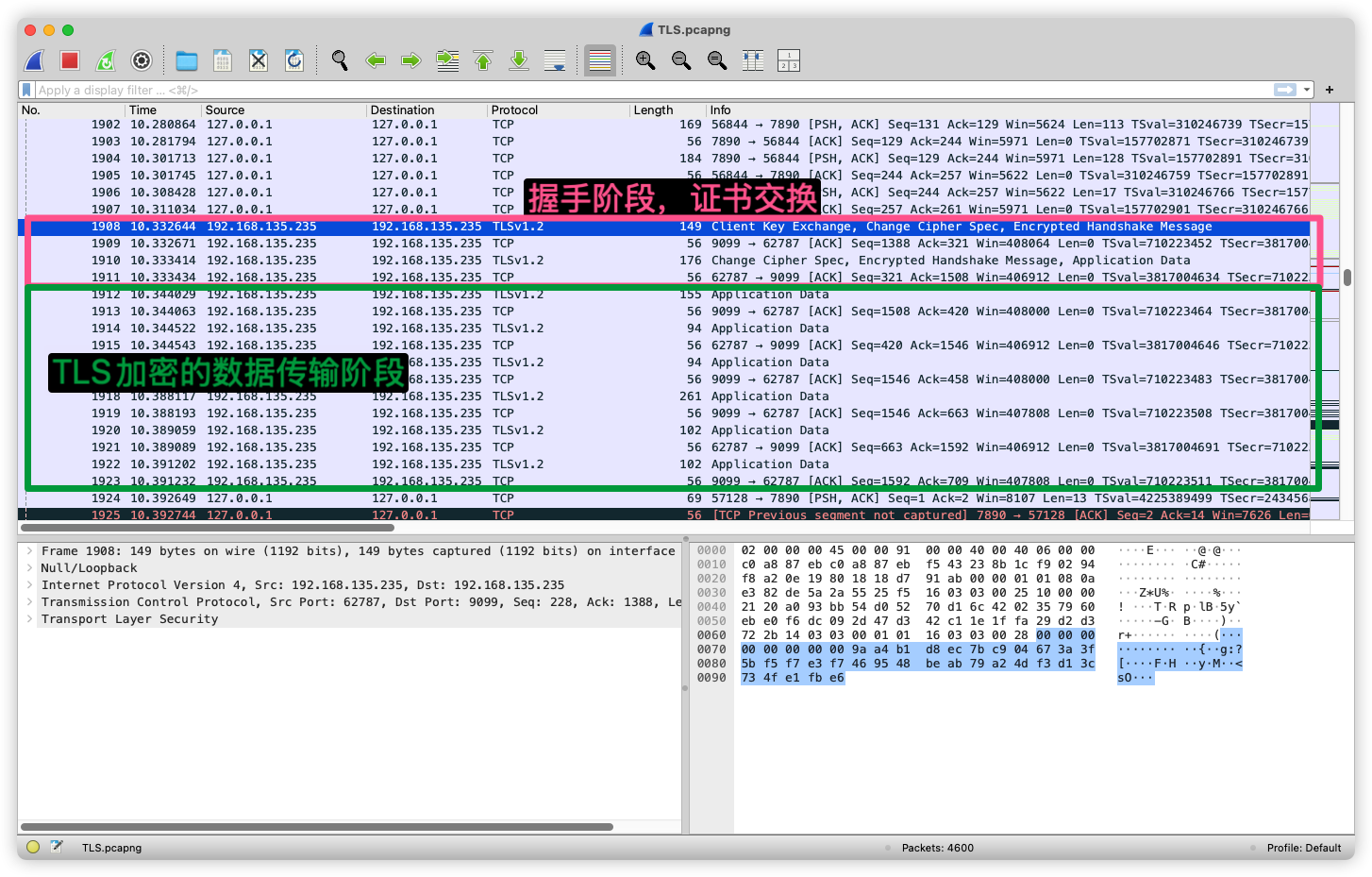

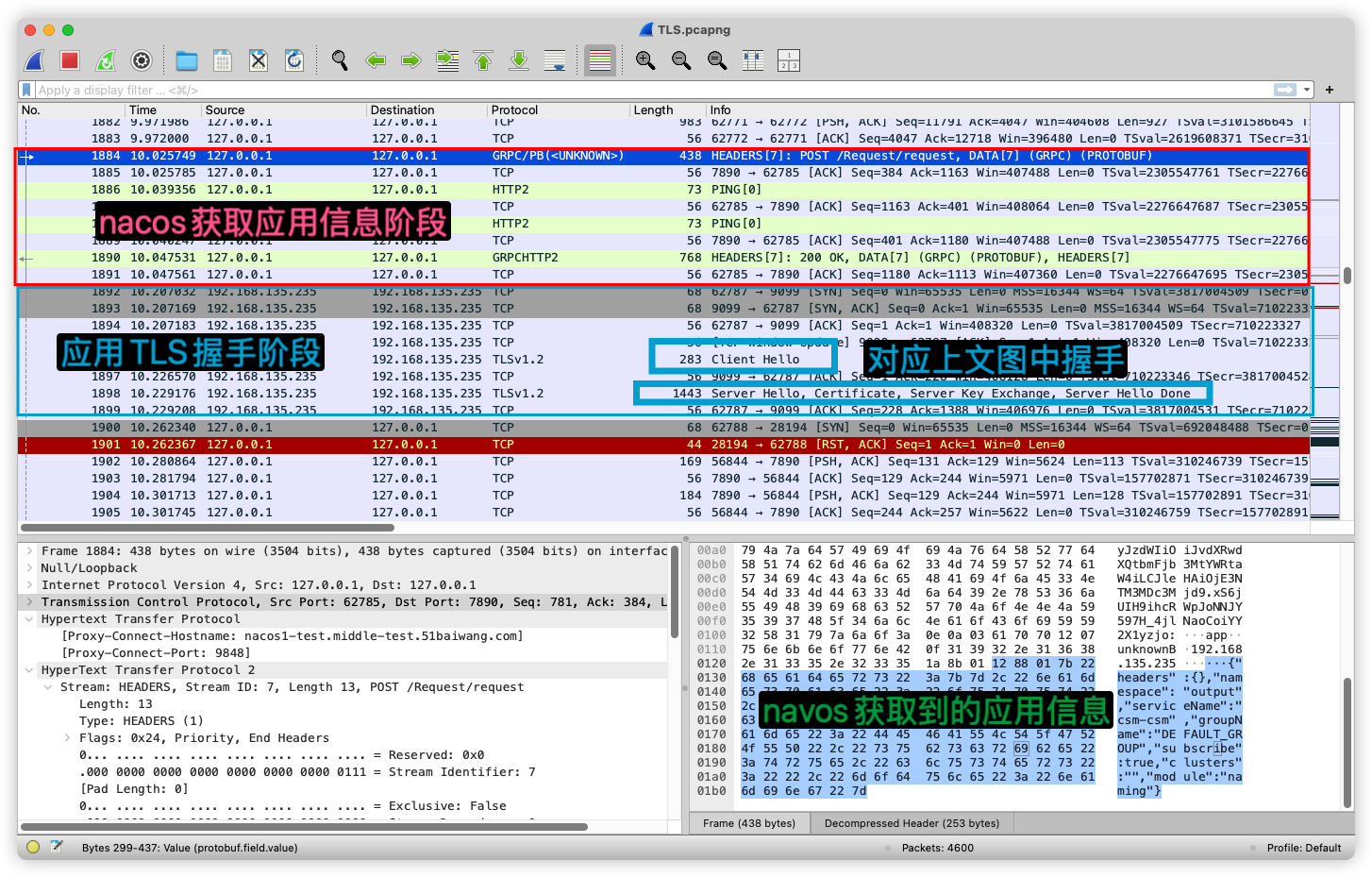

使用TLS

这两张图片完整的表示了HTTP/2的ALPN

因为被证书加密了，我们也无法看到传输的具体内容，甚至请求URL也看不到了（HTTPS的是可以看到的，我并不确定这两者的区别）
